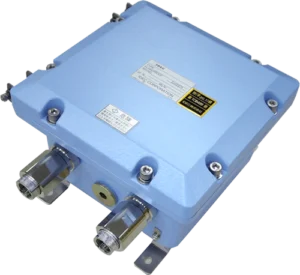

耐圧防爆電源ユニット DB-24

防爆エリアで使用可能なDC電源(DC5V,12V,24V)

特長

耐圧防爆構造 ExdⅡBT4 の接続箱に電源を内蔵,AC電源(100~220V)からDC電圧(DC5V,DC12V,またはDC24V)を出力します。
現場の防爆コンセントからカメラ等への電源が得られます。

仕様


型式 DB-24
ハウジング 材質: 耐食アルミニウム合金鋳物 + SUS304 金具
塗装: メラミン焼付,マンセル2.5PB7/6 (オプションで色指定,耐塩塗装可)
防爆性能 耐圧防爆構造 ExdⅡBT4 【型式検定合格番号:第TC18489号】 (防爆1種・2種場所のみ設置可能)
防塵防水性能 IP65 [IEC 60529:2001,JIS0920:2003 防噴流形]
電源 入力: AC100V ~ 220V
出力: DC5V,DC12V,またはDC24V  30W まで
ケーブル(標準 2本) 入力: Φ8~10mm
出力: Φ8~10mm
(オプションで出力を1本追加可)
(オプションで入力・出力とも次のケーブル径を変更可 Φ6~8mm,Φ10~12mm,Φ12~14mm,Φ14~16mm)
外形寸法 W 240mm × D 240mm × H 160mm (突起物を除く)
重量 約10.2kg (標準ケーブルグランド2本を含む)
使用環境 -10°C ~ +40°C, 45~85%RH以下, 結露・氷結なきこと
(内部機器耐久温度: -10°C ~ +50°C)

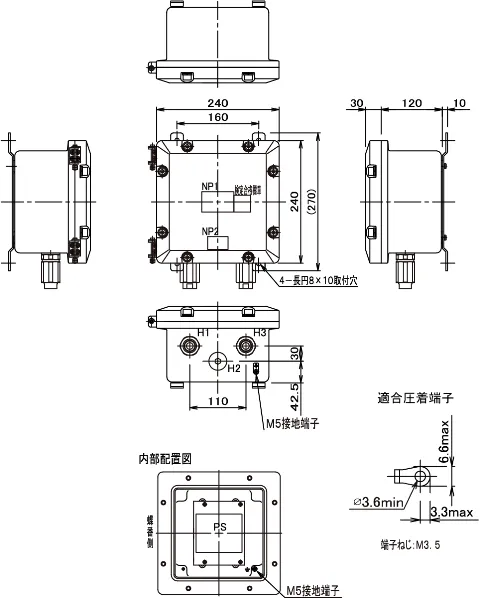

外形図


※仕様及び外観は,改良のため予告なく変更することがあります.予めご了承ください.
